Turşu və Yağlı Polad Plitə

Tam adı isti haddelenmiş turşu və yağlı təbəqələr və rulonlar olan Turşulama Plitəsi yüksək səviyyəli isti haddelenmiş nazik rulonlardan hazırlanmış polad məhsul növüdür. Xammal səthi dəyirman şkalasını çıxarmaq üçün tam duzlama xəttindən keçir, ardınca kənarların kəsilməsi, bitirilməsi və digər bitirmə prosedurları aparılır.

Adi isti haddelenmiş polad ilə müqayisədə, daha yaxşı səth vəziyyəti, daha sıx ölçülü tolerantlıq və üstün ştamplama performansı ilə öyünür. Eyni zamanda, turşu və yağlanmış polad təbəqə soyuq haddelenmiş polad təbəqədən daha aşağı qiymətə gəlir. Bu səbəbdən, "soyuq haddelenmiş poladı isti haddelenmiş materialla əvəz edən" ideal qənaət edən əvəzedici kimi tanınır.

Turşu və yağlı polad təbəqə avtomobil istehsalı, maşın istehsalı, məişət texnikası istehsalı, yüngül sənaye və aparat sektorlarında geniş tətbiq tapmışdır. PO polad lövhəsi avtomobil şassi hissələrinin, təkər qovşaqlarının, kompressor korpuslarının və digər əsas komponentlərin istehsalında xüsusilə həyati əhəmiyyət kəsb edir.

Turşulama prosesimizdə kritik nəzarət nöqtələri

Kənar Kəsmə Dəqiqliyi: İşlə bərkidilmiş kənarları aradan qaldırmaq üçün ±0,5 mm yarıq eni tolerantlığı ilə yan kəsmə tətbiq edirik. Bu, təkər qovşaqlarının dərin çəkilməsi zamanı kənar çatlamanın qarşısını alır - kəsilməmiş HRC istifadə edildikdə ümumi bir uğursuzluq.

Yağlama Çəkisinə Nəzarət: Turşudan sonra 1,0-2,0 q/m² (hər iki tərəfə) anti-pas yağ tətbiq edirik. Robotik qaynaqdan istifadə edən müştərilər üçün qaynaq sıçraması və məsaməliliyin qarşısını almaq üçün tələb əsasında bunu 0,5-0,8 q/m²-ə tənzimləyə bilərik - bu, Tier-1 avtomobil təchizatçıları üçün həll etdiyimiz xüsusi ağrı nöqtəsidir.

Səth pürüzlülüyü (Ra): ~Ra 1.5-2.5μm təklif edən standart HRPO-dan fərqli olaraq, aralıq zımpara olmadan birbaşa rəngləmə tələb edən tətbiqlər üçün Ra ≤ 1.2μm-də incə işlənmiş variant təklif edirik.

Turşu polad təbəqə və soyuq haddelenmiş polad təbəqə arasında müqayisə

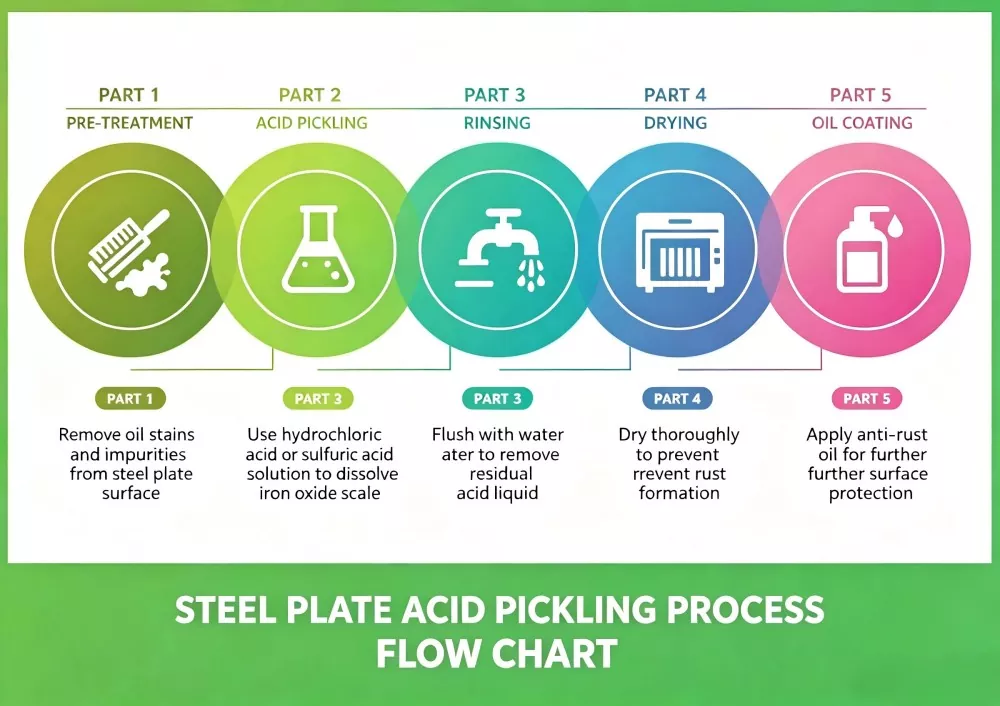

Polad turşulama prinsipi

Turşulama turşuların kimyəvi həll etmə gücünə əsaslanır.

Sənaye fasiləsiz duzlama xətlərimizdə biz əsasən xüsusi korroziya inhibitoru ilə birlikdə 18-22% konsentrasiyada yüksək konsentrasiyalı xlorid turşusundan (HCl) istifadə edirik. Bu spesifik formula maqnetit (Fe₃O₄) miqyasını effektiv şəkildə aradan qaldırır, eyni zamanda polad substratda hidrogenin səbəb olduğu qabarmanın qarşısını alır – bu, peşəkar xiyarları ümumi prosessorlardan fərqləndirən kritik nəzarət nöqtəsidir.

Bu turşular turşu və yağlanmış polad təbəqənin səthini örtən oksidlər və çirkləndiricilərlə kimyəvi reaksiyalara səbəb olur, belə maddələri həll edir və onları polad bazadan çıxarır.

Turşu Polad Vərəq Tətbiqlərinə, Ümumi Qiymətlərə və Xüsusiyyətlərə İstinad

Soyuq haddelenmiş polad üçün HRPO nə vaxt əvəz edilməlidir?

Real vəziyyətə istinad 1

Alman Kənd Təsərrüfatı Maşınları OEM üçün Xərclərin Düşürülməsi Layihəsi

Çağırış: Müştəri kombaynların kabin mötərizələri üçün 2,0 mm CR4 soyuq yayılmış poladdan istifadə edirdi, material dəyəri ümumi hissənin dəyərinin 34%-ni təşkil edirdi. Mövcud ştamplama kalıplarını yenidən işləmədən alternativə ehtiyac duydular.

Müdaxiləmiz: Rəsmlərini təhlil etdikdən sonra (əyilmə radiusu R=6mm, qalınlığa dözümlülük ±0.08mm) biz 2.0mm SPHC-PO ilə əvəz etməyi tövsiyə etdik. Onların robot qaynaq xəttinin (Fronius markası) heç bir məsaməlilik probleminin olmaması üçün yağlama çəkisini 0,6 q/m²-ə tənzimlədik.

Nəticə: 22% material xərclərinə qənaət (hər mötərizə üçün €0,85 qənaət × 180,000 ədəd/il = €153,000 illik qənaət). Toz boyadan sonra sıfır parçalanma və ya səth qüsurları (200°C-də 20 dəqiqə qurutma). Müştəri indi bu əvəzetməni 3 əlavə hissə nömrəsinə çevirdi.

Tətbiq Ssenariləri və Material Qiymətinin Seçilməsi Tövsiyələri

Turşu və yağlı boşqabın üstünlükləri

Mükəmməl ölçü dəqiqliyi: ±0,05 mm qalınlığa dözümlülük (yerində ultrasəs qalınlıq ölçən cihazı ilə yoxlanılır, hər bir rulona əlavə edilmiş yoxlama hesabatı)

Böyük mexaniki xassələr: Çıxış gücü 235-345 MPa, uzanma ≥ 38% (JIS Z 2241 dartılma sınağına görə, hər istilik sayından nümunə götürülür)

Mükəmməl işləmə qabiliyyəti: Çəkmə nisbəti 2.2 (kütləvi istehsaldan əvvəl daxili mətbuat laboratoriyamızda təsdiq edilmişdir) üçün müvəffəqiyyətli dərin çəkmə

Keyfiyyət Təminatı və Təchizat Zəncirinin İzlənməsi

Dəyirman mənbəyi: Bizim rulonlarımız Baosteel, Shougang və HBIS-dən (tam dəyirman sınaq sertifikatları EN 10204 Tip 3.1 ilə) gəlir.

Üçüncü Tərəf Təftişi: SGS/BV yoxlaması yükləmə limanında qəbul edilir. Biz tələb əsasında prosesdaxili turşu vannası konsentrasiyası qeydlərini təqdim edirik.

Pas Əleyhinə Zəmanət: Daxili saxlama şəraitində (RH < 60%, temperatur 15-25°C) biz 6 ay ərzində qırmızı pasın olmamasına zəmanət veririk (VCI yağlama seçimimiz vasitəsilə standart 3 aydan uzadılır).

Tez-tez verilən suallar

Q1: Turşu və yağlanmış polad təbəqə ilə soyuq haddelenmiş polad təbəqə arasındakı fərq nədir?

A1: PO (Turşu və Yağlı) Polad Plitə, daha aşağı qiymətə, turşu emal edilmiş isti haddelenmiş poladdan ibarətdir. Soyuq haddelenmiş polad ultra hamar səthə və yüksək dəqiqlikli hissələr üçün 0,3 mm-ə qədər nazik qalınlığa malikdir. PO lövhəsi orta dəqiqlikli struktur hissələrinə uyğun gəlir, soyuq haddelenmiş təbəqə isə ciddi dözümlülük tələbləri ilə yüksək standart görünüş komponentlərini hədəfləyir.

S2: PO polad lövhəsi birbaşa açıq məhsullar üçün istifadə edilə bilərmi?

A2: Xeyr. Səthdəki pas əleyhinə yağ yalnız saxlama və emal zamanı qısamüddətli müvəqqəti qoruma təmin edir. Uzun müddətli açıq havada məruz qalma üçün antikorroziya qabiliyyətini artırmaq üçün boyama, sinkləmə və ya toz boya kimi sonrakı səth müalicələrinə ehtiyacınız var.

Q3: PO polad lövhəsi üçün hansı qalınlıq aralığını təklif edə bilərsiniz?

A3: Standart qalınlıq diapazonumuz müştərilərin rəsm tələblərinə uyğun olaraq 1,0 mm-dən 6,0 mm-ə qədər, fərdiləşdirilə bilən eni 800 mm-dən 2000 mm-ə qədər və uzunluğu 1000 mm-dən 6000 mm-ə qədər əhatə edir.

4-cü sual: Normal saxlama şəraitində PO poladı nə qədər passız qala bilər?

A4: Rütubətli hava və kimyəvi qaz olmadan quru qapalı anbarda saxlanılan pas əleyhinə yağ polad səthi 3-6 ay qoruya bilər. Erkən oksidləşmənin qarşısını almaq üçün açıq havada yığmaqdan çəkinin.
