Formalanmış Q235B İsti Hadlanmış Polad Plitədə Əyilmə Çatlağının Təhlili

Q235B isti haddelenmiş zolaq ümumi bir karbon struktur poladdır. O, layiqli uzanma, güc, möhkəmlik və formalaşdırıla bilir. Material ştamplama və qaynaq üçün yaxşı işləyir, ona görə də fabriklər ondan binalar və körpülər üçün mexaniki hissələr və yüksək standartlı qaynaqlı konstruktiv komponentlər hazırlamaq üçün geniş istifadə edirlər.

Nümunə formalaşdırma testlərini keçirdik, lakin əyilmə zamanı kütlə çatlamasını tapdıq. Kök səbəbləri tapmaq və müştəri standartlarına cavab verən təkmilləşdirmə planları hazırlamaq üçün komandamız çatlamış nümunələr üzərində sınaqlar keçirmişdir. Çatlaqların kimyəvi tərkibini, çatlamış və bütövlükdə olan sahələrin mikrostrukturlarını, qırılma səthinin formasını, daxili daxilolmaları və dənələrin ölçüsünü yoxladıq ki, əyilmə çatlarına nəyin səbəb olduğunu təsdiqlədik.

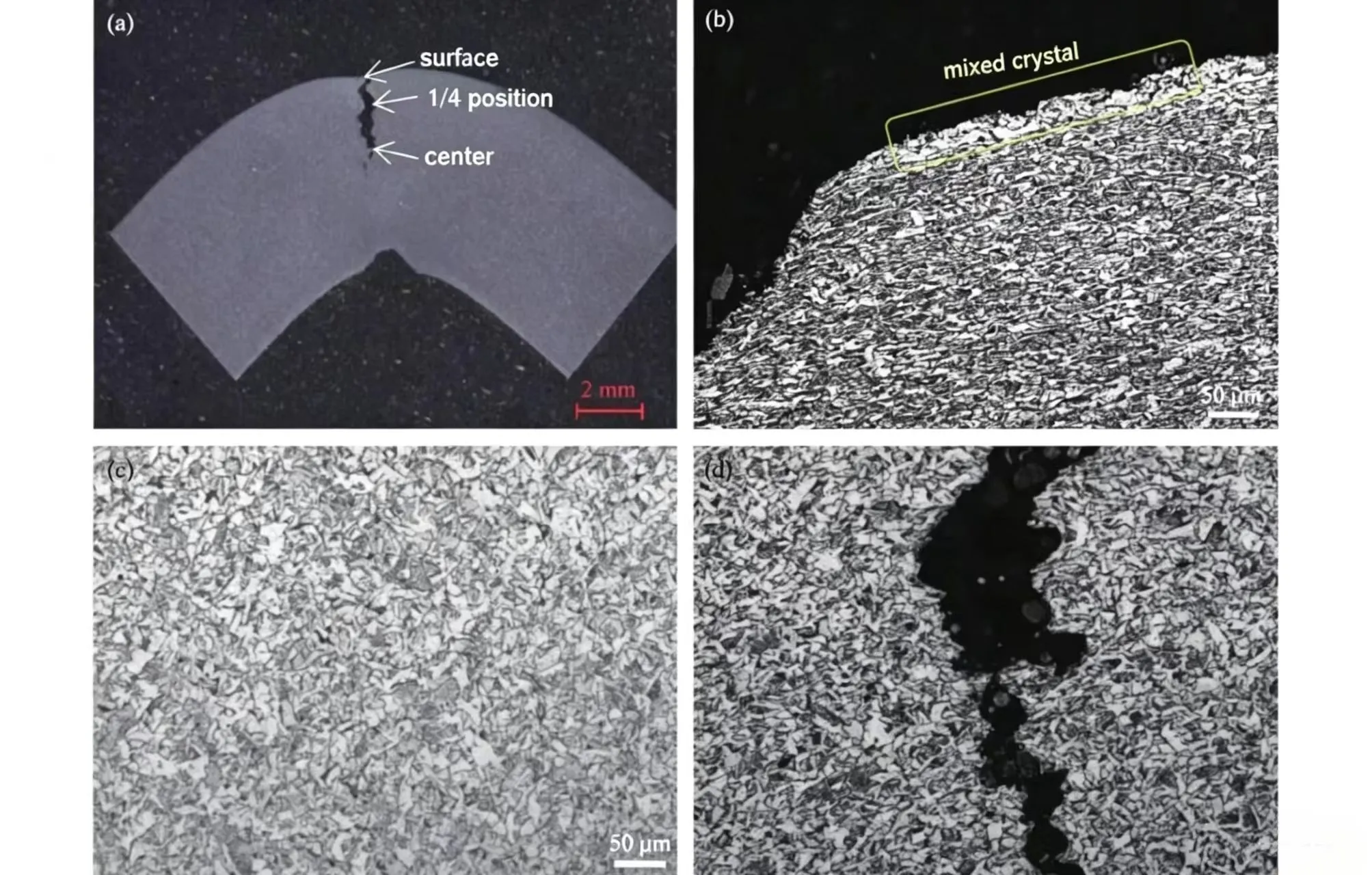

Sanhe mühəndisləri səthin dekarburizasiyası və qarışıq taxıl quruluşunun çatlara başlamadığını, lakin mövcud çatların daha sürətli yayılmasına səbəb olduğunu tapdılar. Xam zolağın mikrostrukturu bütün sınaq parçalarında ardıcıl olaraq qalır: ferritin tərkibi yüksələrkən beynit tərkibi səthdən nüvəyə düşür və zolaq səthində az miqdarda acikulyar ferrit görünür.

Həll yolları

1. Ştamplama və əyilməzdən əvvəl zolağın kənarlarında olan çapaqları əzərək təmizləyin. Bu, kobud kəsmə nəticəsində yaranan kiçik kənar mikro çatları aradan qaldırır və əyilmə çatlamasını əhəmiyyətli dərəcədə azaldır.

2. Müştəri ilə onların sərt əyilmə tələbləri haqqında danışın. Biz ya aşağı məhsuldarlıq gücünə malik alternativ polad növlərini tövsiyə edə bilərik, ya da hədəf dartılma performansı dəyərlərini tənzimləməklə Q235B zolağını sifariş üçün fərdiləşdirə bilərik. Xüsusi yumşaq mexaniki xüsusiyyətlər onların ştamplama prosesinə uyğun olacaq və əyilmə çatlarının görünməsini dayandıracaq.
