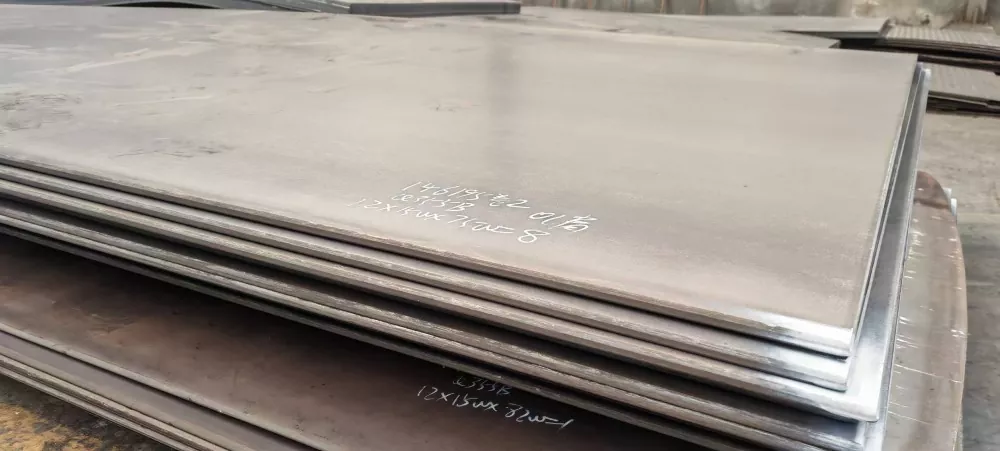

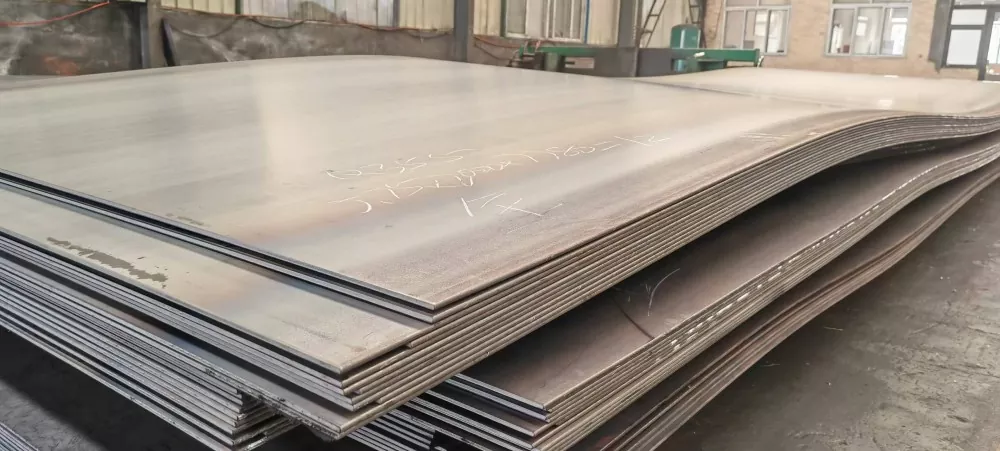

Körpü Mühəndisliyi üçün İsti yayılmış Plitələr

Körpü Mühəndisliyi üçün Sanhe Polad İsti Haddelenmiş Plate

Sanhe Steel, Çində körpü mühəndisliyi istehsalçısı və təchizatçısı üçün isti haddelenmiş boşqabdır. Lövhə rəsmə qarşı sitat gətirilir, təsirin temperaturu, Z istiqaməti tələbi və düzlük təklifdə qəbul ediləndən daha çox göstərilmişdir. İstehsalçı komponentlərdən başlayır və astarlama ilə partlatma səthi örtük sistemi üçün hazırlayır, belə ki, kəsilmiş ölçülü hissələr və kənarların hazırlanması mövcuddur. Təsir dəyərləri, karbon ekvivalenti və düzlük ölçüləri EN 10204 3.1 və ya 3.2 və üçüncü tərəf yoxlaması ilə dəyirman sınaq sertifikatında qeyd olunur. İxrac yükləri qəbul layihəsində qəbul edilmək üçün sənədləşdirilir. MOQ, çatdırılma vaxtı və qiymət siyahısı spesifikasiyaya uyğundur: ehtiyat 7-15 gün ərzində göndərilir, kəsilmiş və ya xüsusi yuvarlanan körpü lövhəsi 15-35 gündə.

Bu material nədir və necə təyin olunur

Körpü lövhəsi, bir dəfə deyil, milyonlarla dəfə yüklənən bir quruluş üçün nəzərdə tutulmuş konstruktiv lövhədir. İdarəetmə xüsusiyyətləri bina çərçivəsindən fərqlidir: təkrar nəqliyyat yükü altında yorğunluğa qarşı müqavimət, sahədəki ən aşağı xidmət temperaturunda zərbəyə davamlılıq və ölçü dəqiqliyi, çünki tirlər körpü rulmanının udmayacağı tolerantlığa uyğun hazırlanır.

Buna görə körpü poladı ümumi konstruktiv dərəcəli deyil, adlandırılmış standarta görə alınır. Çində standart Q345qD və Q370qE kimi qiymətlərlə GB/T 714-dür, burada q hərfi körpü poladını, arxadakı hərf isə zərbə sınağı temperaturunu qeyd edir. İxrac layihələrində eyni tələb EN 10025-2 standartına uyğun olaraq S355J2, ASTM A709 Gr.50 və ya milli yol orqanının spesifikasiyasında qeyd olunan polad növü kimi yazılır. Körpü mühəndisliyi üçün isti haddelenmiş boşqab standartla müəyyən edilir, çünki qəbul testi müqavilədə yazılır.

Körpü lövhəsi ilə eyni dartılma gücünə malik boşqab arasındakı ümumi fond siyahısından fərq marketinq deyil, sənədləşdirmə və sınaqdır. Layihə təsir testinin nəticəsini, karbon ekvivalent dəyərini, qalınlığa dözümlülüyünü və düzlüyün ölçülməsini tələb edəcək və onlar olmadan gələn yükü rədd edəcək.

Qiymətlər və Standartlar müqayisəli

Niyə Bu Qiymət Fərqli Göstərilir

· Dizayn temperaturunda möhkəmlik: körpü mühəndisliyi üçün isti yayılmış boşqab Charpy testində enerjini strukturun xidmətdə görəcəyi ən aşağı temperaturda udmalıdır.

· Qalın birləşmələrdə qalınlıq performansı: diafraqma və podşipnik birləşmələri Z istiqamətli poladın tələb olunduğu üç istiqamətdə məhdudlaşdırılır.

· Yastılıq və qalınlığa dözümlülük: tirin istehsalı, kamber və dayaq səviyyələri lövhənin düz olmasından və qalınlığından asılıdır.

· Müəyyən edilmiş istilik daxilolmasında qaynaq qabiliyyəti: körpü qaynaq prosedurları uyğundur və boşqab uyğun gələn prosesə uyğun olmalıdır.

· İzlənmə: hər lövhə onu sınaq sertifikatı və strukturdakı mövqeyi ilə əlaqələndirən istilik nömrəsi daşıyır.

Spesifikasiyalar

Tətbiqlər

Lövhə tirləri və qutu kəmərləri: tor və flanş lövhəsi, o cümlədən mənfi moment bölgələrində qalın flanş lövhəsi. Çapraz çərçivələr, diafraqmalar və qalınlığın məhdudlaşdırıldığı yerlərdə dayaqlar. Ortotrop göyərtələr və kompozit göyərtə formaları üçün körpü göyərtə lövhəsi. Yastılıq və qalınlığa nəzarətin daha çox əhəmiyyət kəsb etdiyi rulman lövhələri və altlıq lövhələri. Müvəqqəti işlər: burunlu polad, yalançı iş və tirlər. Köməkçi strukturlar: portallar, işarə dayaqları və ödənişli strukturlar. Körpü mühəndisliyi üçün isti haddelenmiş boşqab adətən ölçüyə uyğun olaraq kəsilir, buna görə də istehsalçı tam boşqab deyil, hissələri qəbul edir.

İstehsal və Çatdırılma

Körpü mühəndisliyi üçün isti haddelenmiş boşqab adətən ölçüyə uyğun olaraq kəsilir, kənarları lazım olduqda çertyoj üçün hazırlanır, beləliklə istehsalçı tam boşqabdan deyil, hissələrdən başlayır. Örtmə sistemi üçün shot partladılması və mağazanın astarlanması mövcuddur və formalı hissələr DXF və ya PDF rəsminə qarşı sitat gətirilir.

Qablaşdırma nəqliyyat marşrutuna uyğundur: qaldırma nöqtələri işarələnmiş polad kəmərli bağlamalar və ya uzun dəniz yükləri üçün qutulu bağlamalar. Göndərmə sənədləri, qəbul edən layihənin qəbul zamanı tələb etdiyi dəyirman sınaq sertifikatları, zavod yoxlama hesabatı və gömrük bəyannaməsi faylları daxil olmaqla, yüklə birlikdə hazırlanır.

Avropalı Podratçıya Təslim Edilən Layihə

Davam edən Avropa infrastruktur layihəsi üçün şirkət avtomobil yolu və körpü tikintisində çalışan podratçıya S355J2 nömrəli çox konteynerli partiyasını göndərdi. Sifariş EN 10025-2 standartına uyğun olaraq təsdiqlənmiş aşağı temperaturda möhkəmlik, dəqiq kəsmə ölçüləri və yükləmədən əvvəl pas əleyhinə səth müalicəsi ilə mühəndis çertyojlarına uyğun kəsilmişdir. Körpü mühəndisliyi üçün eyni isti haddelenmiş boşqab yükləmədən əvvəl evdə kəsilmiş, partladılmış və astarlanmışdır.

Çatdırılmadan əvvəl təftiş qrupu partiyanı və rəsmi dəyirman sınaq sertifikatları, fabrik yoxlama hesabatları və gömrük bəyannaməsi faylları ilə göndərilən partiyanı yoxladı ki, rəsmiləşdirmə və sahənin qəbulu ikinci sənədləşmə işləri aparılmadan başa çatdırılsın. S355JR, S355JO və S355J2 ehtiyatları evdə xüsusi kəsmə, partlayış və astarlama ilə il boyu saxlanılır.

Tez-tez verilən suallar

S1: Körpü layihəsinə hansı təsir dərəcəsi lazımdır?

A: Dizayn spesifikasiyası onu saytda ən aşağı xidmət temperaturundan təyin edir. Q345qD və S355J2 -20 C, Q370qE və ya E dərəcəli ekvivalenti -40 C-ni əhatə edir.

S2: Z-istiqamətli polad körpüdə nə vaxt lazımdır?

A: Diafraqma və rulman birləşmələri kimi qalın bağlanmış birləşmələrdə. Z25 və ya Z35 sertifikatda yoxlanılmış qalınlıq testinin nəticəsi ilə sifariş edilir.

S3: Plitələr kəsilmiş və kənarları hazırlana bilərmi?

A: Bəli. Ölçüyə uyğun kəsilmiş və kənarları olan formalı blanklar standart işdir, sizin rəsminizə qarşı sitat gətirilir.

S4: Adi istehsal vaxtı nədir?

A: Stok əşyaları 7-15 gün ərzində göndərilir. Körpü mühəndisliyi üçün kəsilmiş, partladılmış və ya xüsusi isti haddelenmiş boşqab növündən, qalınlığından və miqdarından asılı olaraq 15-35 gün çəkir.

5-ci sual: Hansı sənədlər təqdim olunur?

A: Tələb üzrə EN 10204 3.1 və ya 3.2 standartlarına uyğun dəyirman sınaq sertifikatları, zavod yoxlama hesabatları, tələb olunarsa üçüncü tərəf yoxlaması və ixrac qablaşdırma və gömrük faylları.
